Univerzální hydrantový průtokoměr – UNI HP PYRO

Detailní popis produktu

Základní specifikace univerzálního hydrantového průtokoměru – UNI HP PYRO

Univerzální hydrantový průtokoměr UNI HP PYRO je určen pro ověřování tlakových a průtokových parametrů všech hydrantových systémů se stálotvarou hadicí dle ČSN EN 671-1 a hadicových systémů se zploštitelnou hadicí dle ČSN EN 671-2. Princip měření spočívá v měření hydrodynamického tlaku při průtoku vody hubicí,  odpovídající ekvivalentnímu průměru výtokového otvoru v proudnici daného hydrantového systému. Naměřené hodnotě hydrodynamického tlaku je pak v přiložené tabulce přiřazena veličina průtokového množství Q v l·s^-1. Hodnoty průtoku pro jednotlivé průměry v hubicích byly stanoveny kontrolním měřením v Technickém ústavu požární ochrany.

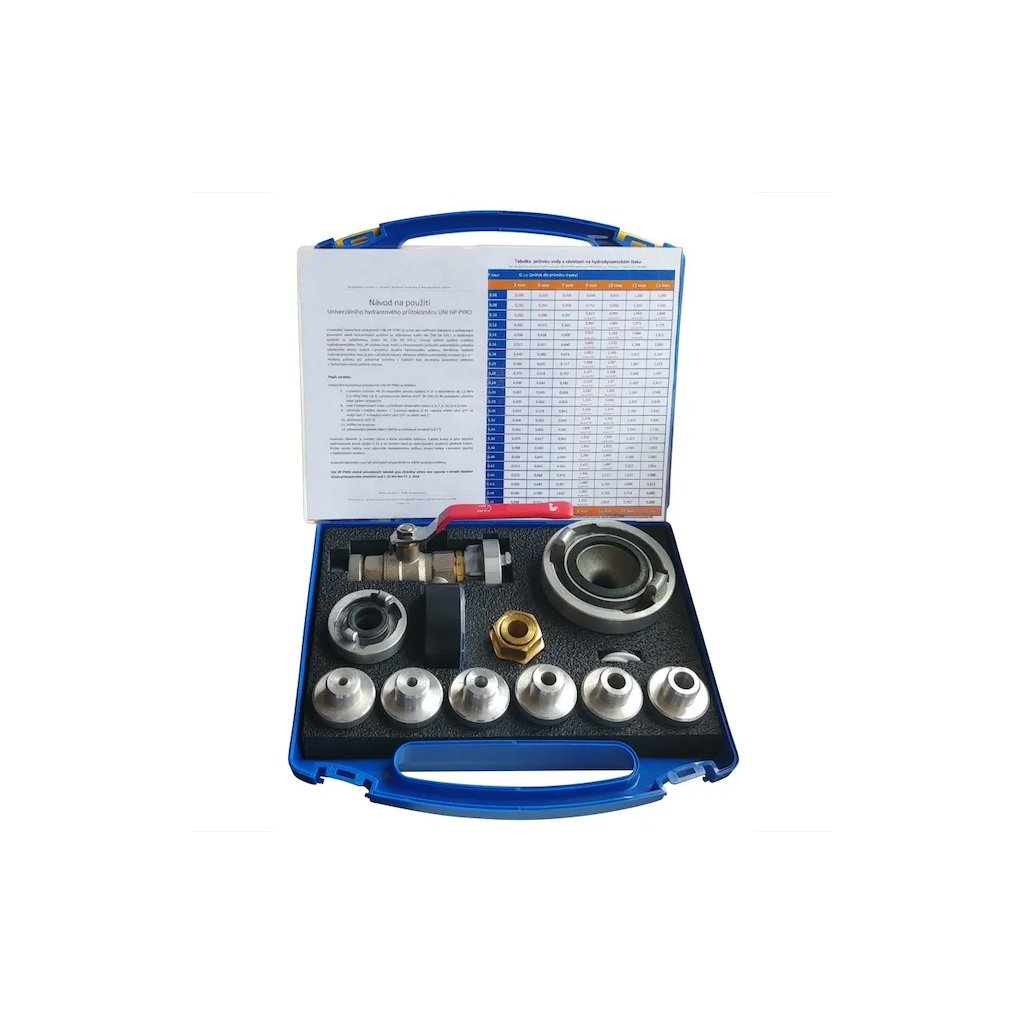

Univerzální hydrantový průtokoměr UNI HP PYRO se skládá z:
- kulového kohoutu PN 20 osazeného pevnou spojkou D 25 a tlakoměrem do 1,0 MPa (1,6 MPa) třídy 1,6 %, s připojovacím závitem G1/4“ (M 20x1,5) s bočním připojením
- sady 7 kalibrovaných hubic s průměrem výtokového otvoru 5, 6, 7, 9, 10, 12 a 13 mm
- přechodu s vnějším závitem 1“ s pevnou spojkou D 25, redukce vnitřní závit 3/4“ na vnější závit 1“ a redukce vnitřní závit 5/4“ na vnější závit 1“
- přechodu D 25/C 52
- kufříku na soupravu
- převodových tabulek tlaku P [MPa] na průtokové množství Q [l·s^-1]

Převodové tabulky průtokového množství v závislosti na tlaku a ekvivalentního průřezu otvoru v hubicích byly sestaveny na základě Protokolu o zkoušce č. 005-2018, ze dne 18. 1. 2018, vystaveného MV – generálním ředitelstvím HZS ČR, Technickým ústavem požární ochrany, Písková 42, 143 01 Praha 12.

UNI HP PYRO včetně převodových tabulek jsou chráněný užitný vzor zapsaný v národní databázi Úřadu průmyslového vlastnictví pod č. 31 665 dne 27. 3. 2018.

Měřící souprava UNI HP PYRO není stanoveným měřidlem ve smyslu Zákona č 505/1990 Sb., o metrologii ve znění pozdějších předpisů a nevztahuje se na ni certifikace podle zákona č. 22/1997 Sb. v platném znění.
